家電家居行業鎖螺絲機

理發器8軸鎖螺絲設備-雙鎖付

日期：2015/6/10 9:53:03　閱讀：1496

理發器生產線用自動鎖螺絲設備
理發器產品結構基本相似，本案例中不同的型號的產品采用相同的螺絲，每件產品中有8顆螺絲需要進行緊固，內部的4顆螺絲及外部4顆螺絲：

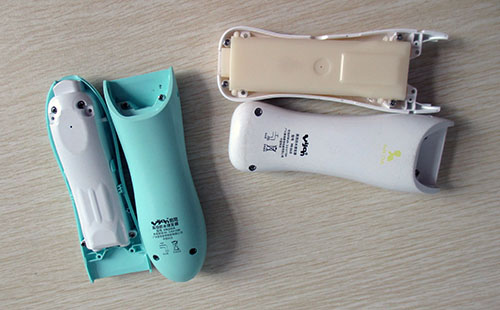

理發器擰螺絲部位

馳速這里設計案例如下

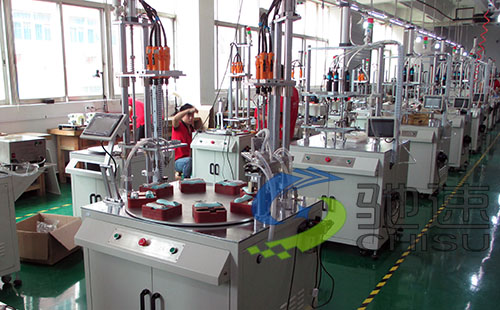

理發器擰螺絲設備

8軸轉臺式自動鎖螺絲設備，分為8個工序，每個工序上設計2個工位，操作原理如下：
將工件放置在內環的夾具上，設備擰內部的4顆螺絲，這里需要工人不停的放置產品，

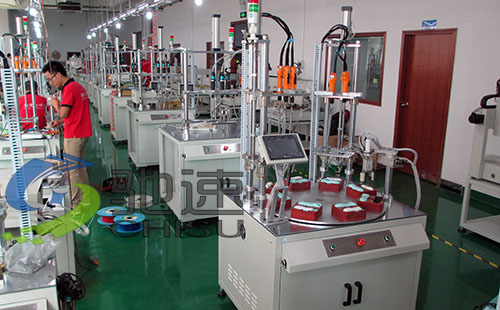

轉臺式擰螺絲設備

當轉臺旋轉一周時，擰好內部的4顆螺絲的產品也轉到工人操作位置，這時需要將已經擰好內部4顆螺絲的產品從內環夾具上放入外環夾具，同時放置外殼，設備自動會擰好外部4顆螺絲即產品上的8顆螺絲均被緊固，

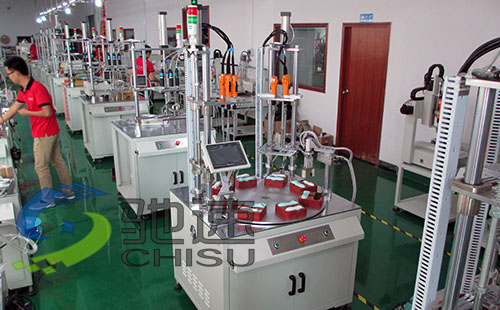

機械手擰螺絲機

當擰好所有螺絲的產品轉送至機械手位置時，會有機械手自動將產品抓取并放入流水線，而整個過程為同步作業，通過轉臺可以實現，在操作過程中需要2名工人，一個負責放置內環的產品，另一個負責放置外環的產品。

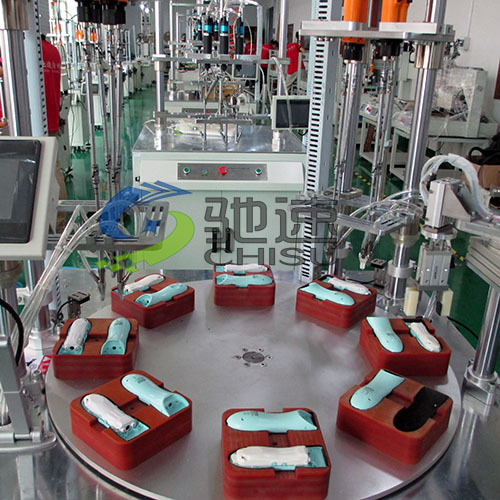

理發器鎖螺絲設備

（上圖中由于發貨前拍攝且設備已經發貨，時間匆忙，誤將產品位置放錯，正確應該是未擰外殼的產品在內環，擰好外殼的在外環）
整個過程同步圓周作業，所有工序同時進行，2-3秒即可擰好8顆螺絲并且自動放入流水線。
